Voyager-40 by Piotr Zawada

[VitalikV]

Данный проект начался в далеком 2009-м году.
Начало можно посмотреть здесь.
На данный момент самолет уже построен, и осталось выложить окончание первой части этого проекта Voyager-40P (P-Profile, т.е. с плоским фюзеляжем).

Про данную модель было 2 публикации в журналах:
1. Model Builder, февраль 1986г.
2. Мodellbau heute, 7'90

В издании 1986 года, модель имеет установку мотора цилиндром в бок и съёмное крыло, по аналогии модели Станислава Чеха UNO, о чем и говорится в статье. Двигатель, крыло и стабилизатор расположены на одной оси, а задняя кромка крыла имеет обратную стреловидность как на одной из моделей Боба Ханта, по этой же причине модель имела крыло , с пенопластовым ядром.

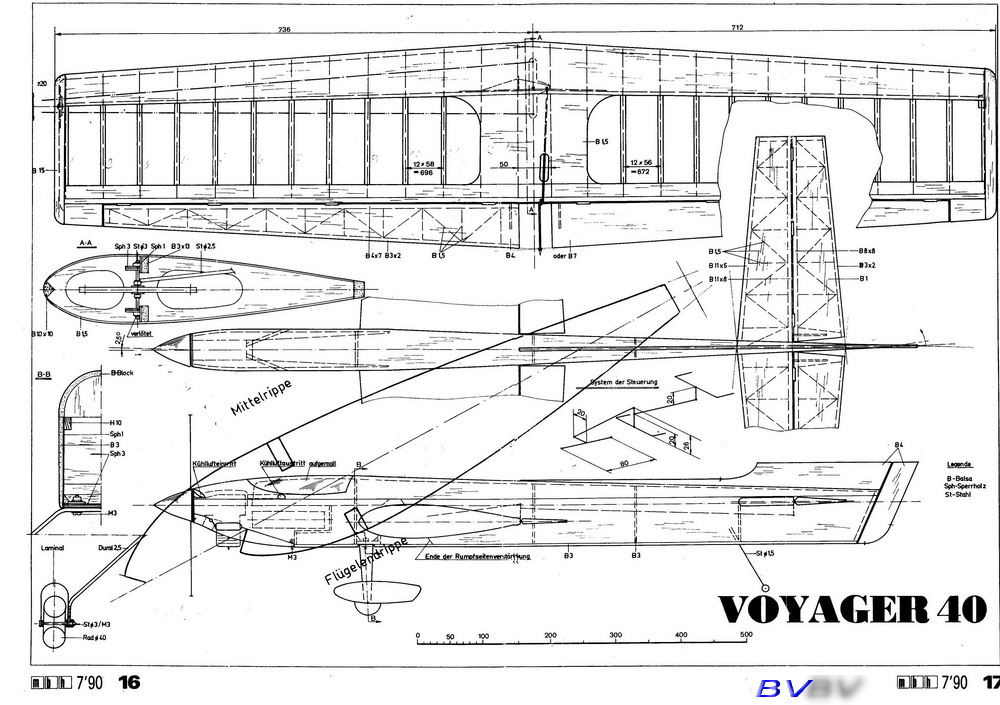

В издании 1990 года, чертежи модели были переработаны, модель уже не разборная, крыло смещено относительно оси двигателя и имеет наборную конструкцию из бальзы. Площадь стабилизатора и рулей была изменена, конструкция так же наборная. В данной модели пенопласт уже не применялся.

Именно вариант 90-го года и был выбран мною для постройки Voyager'а.

[VitalikV]

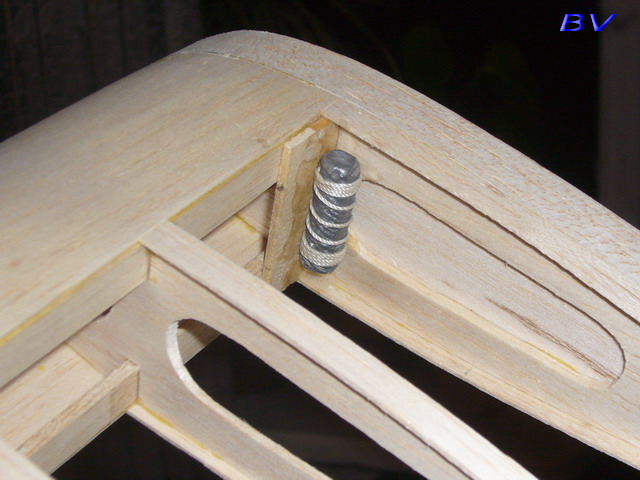

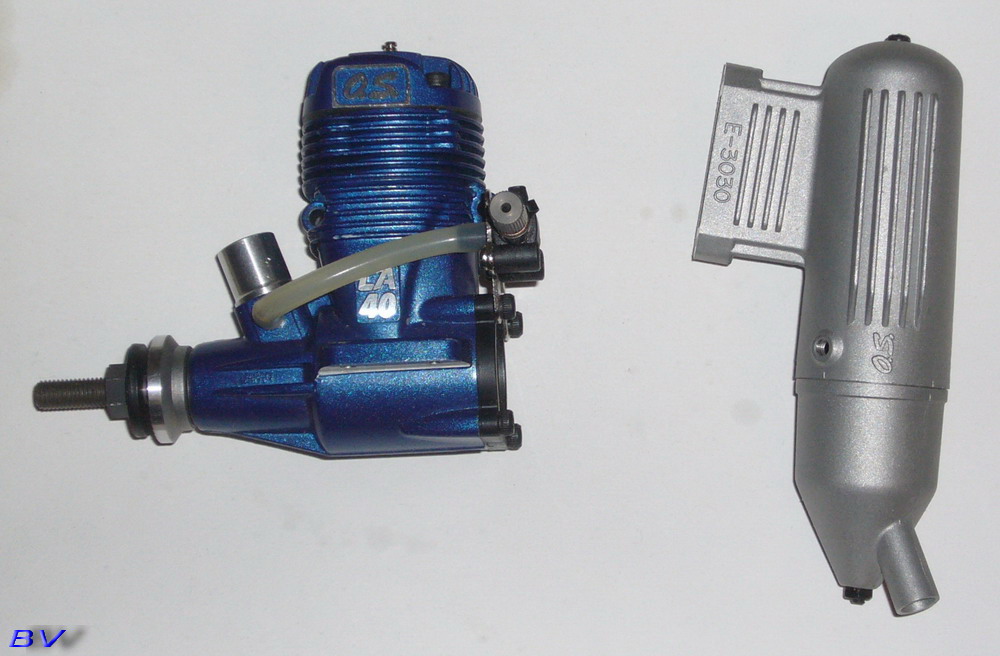

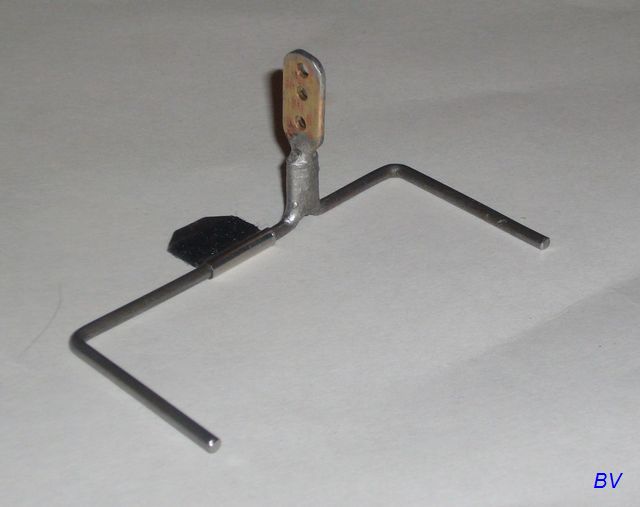

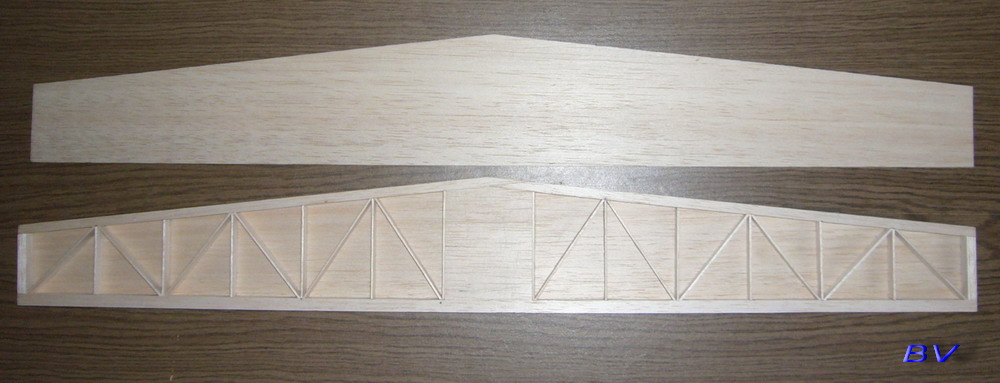

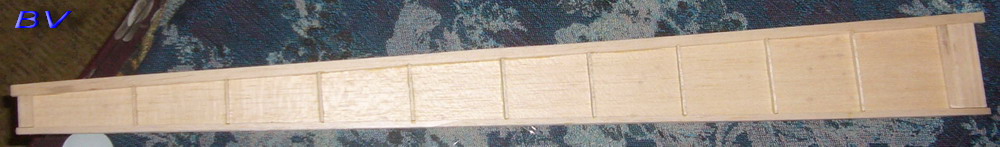

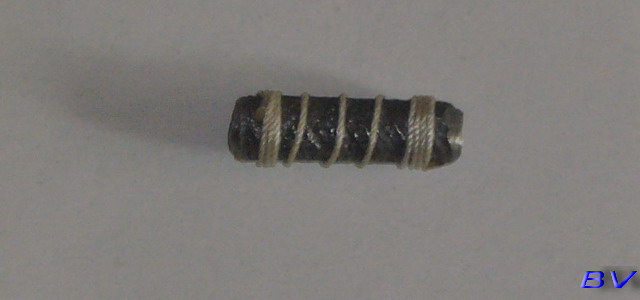

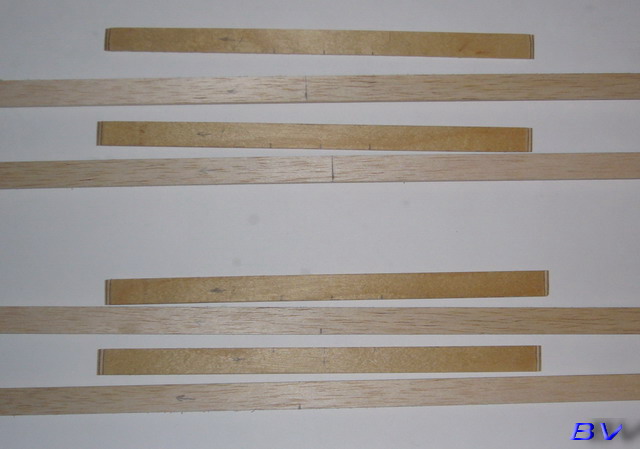

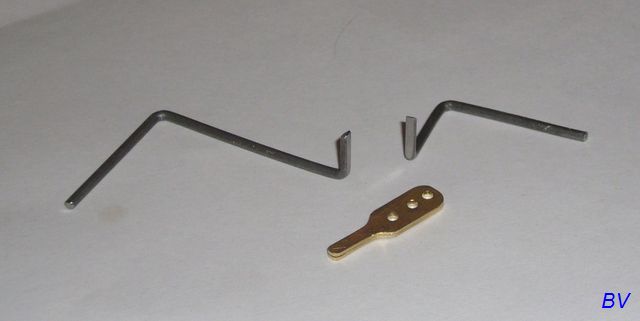

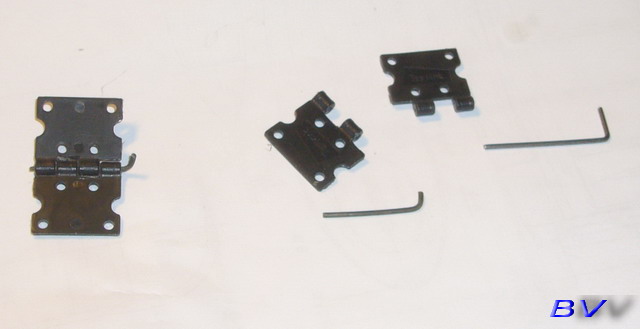

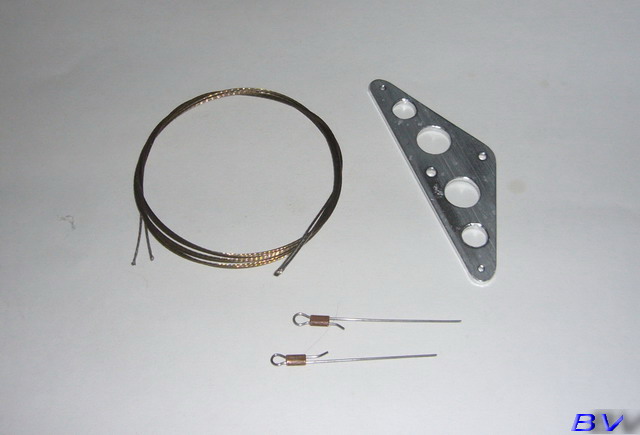

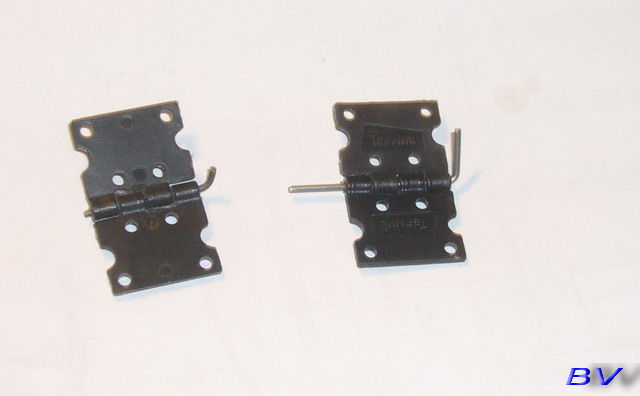

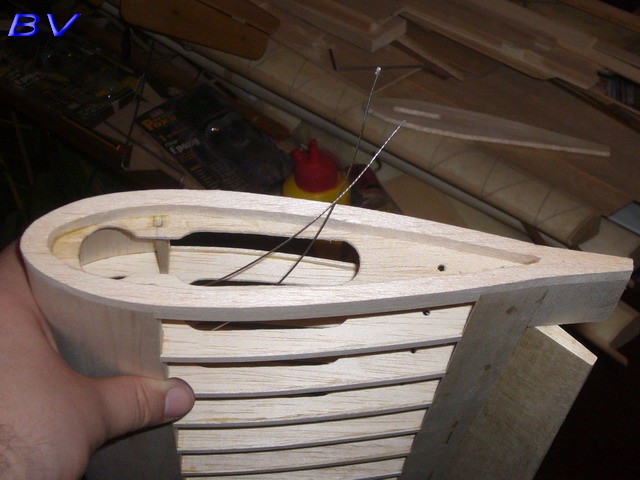

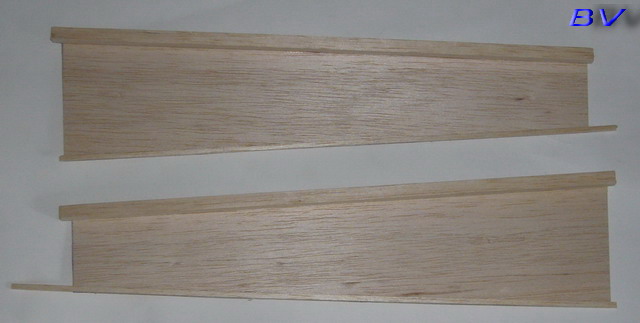

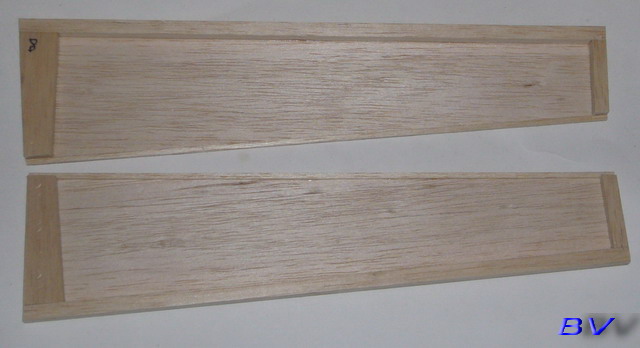

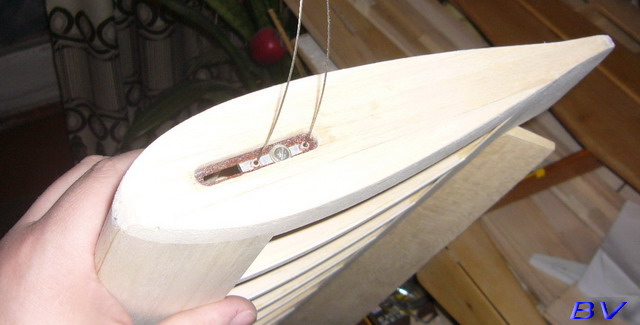

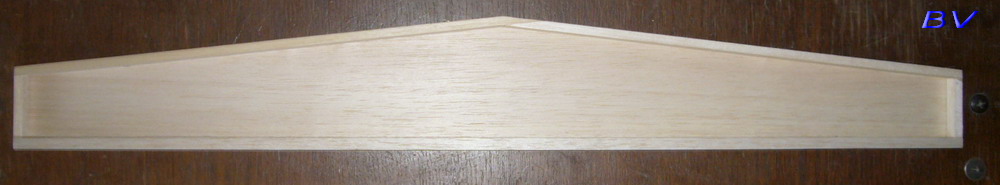

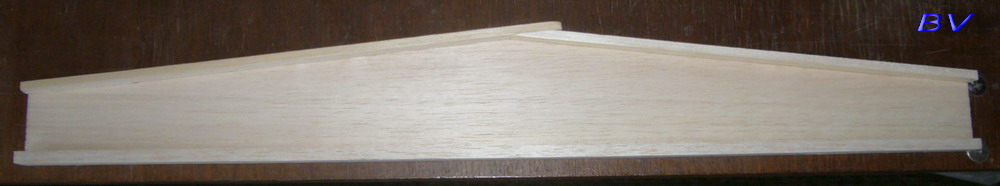

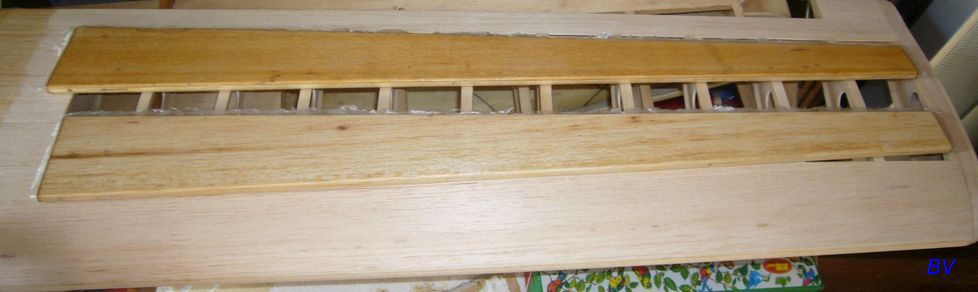

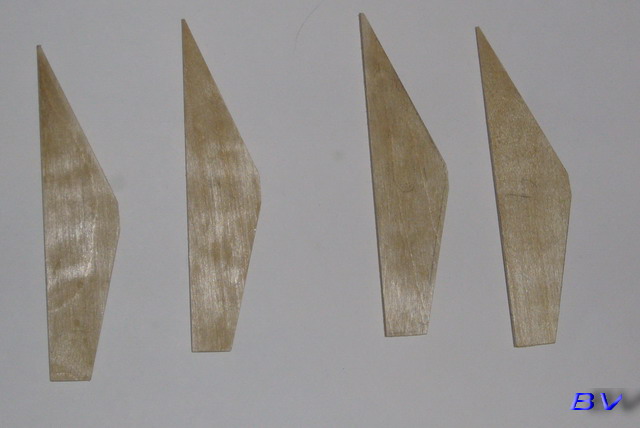

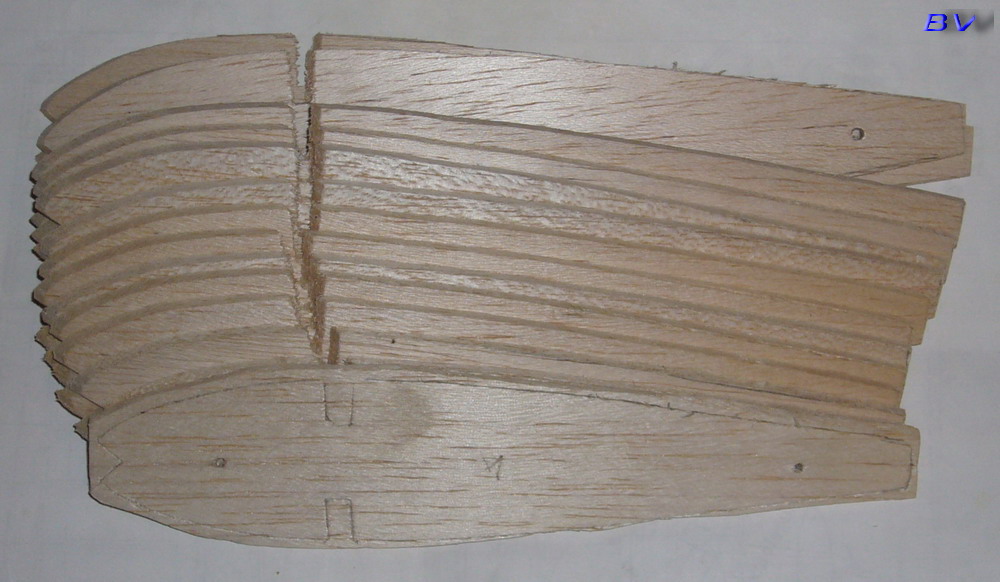

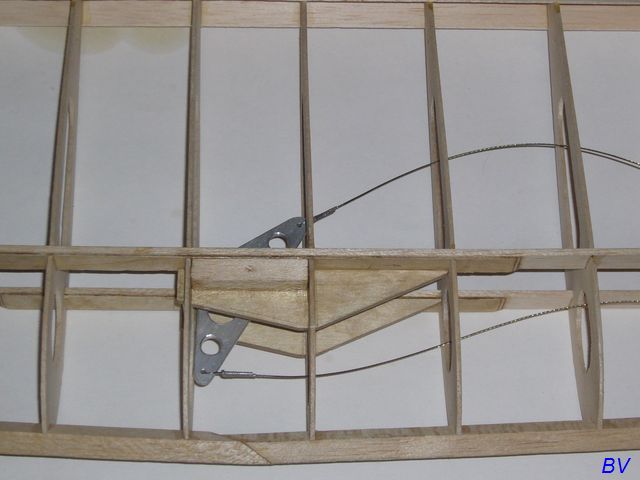

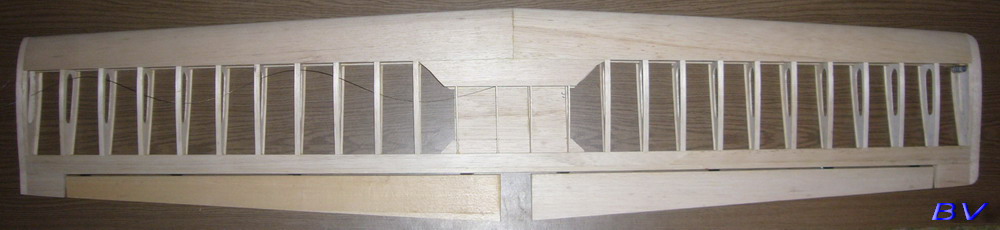

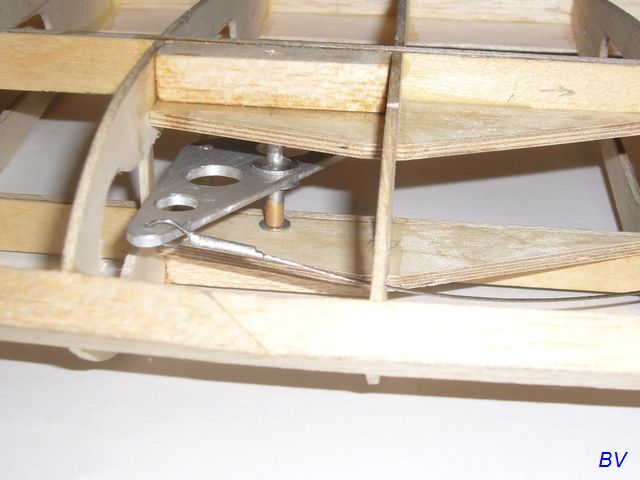

Фото первого этапа постройки, если кому то, что-то не понятно спрашивайте.

[VitalikV]

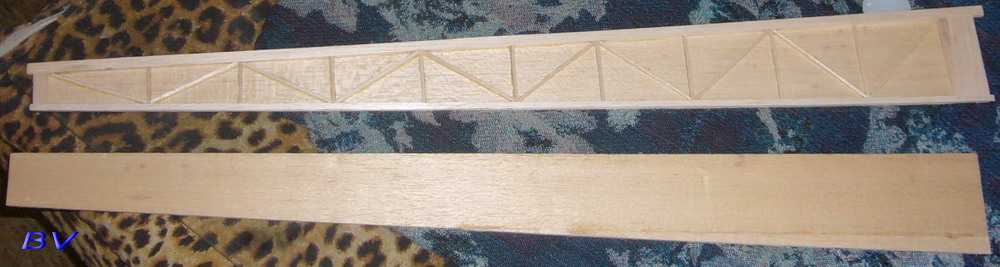

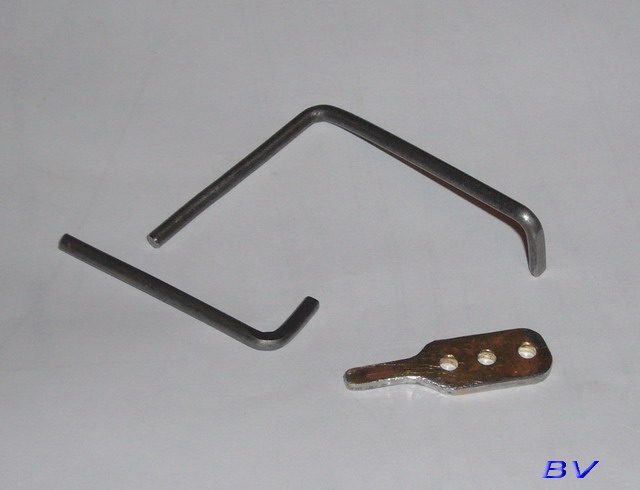

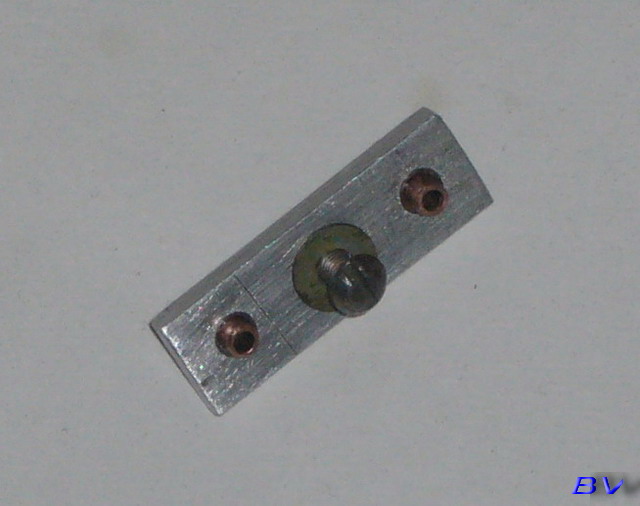

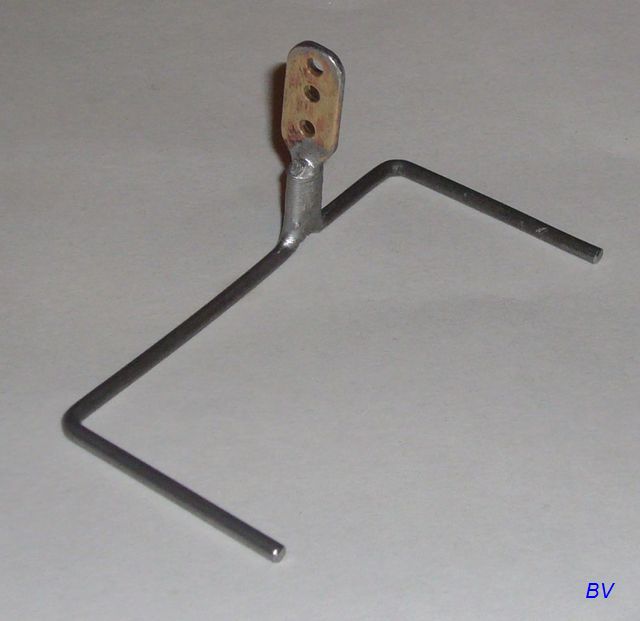

ЕЩЁ

[VitalikV]

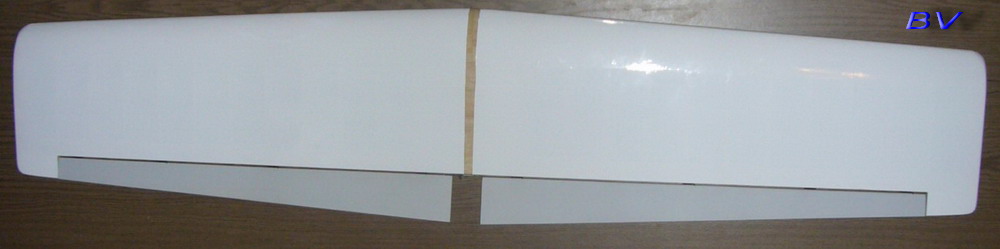

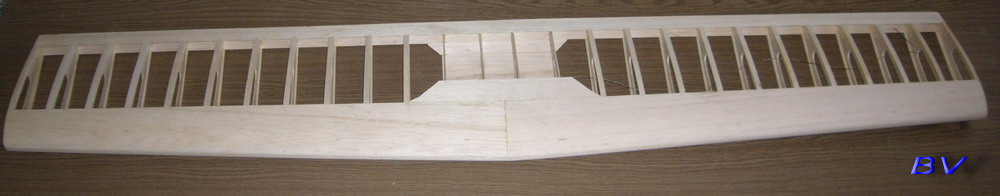

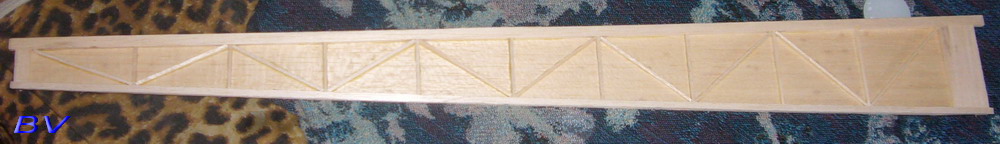

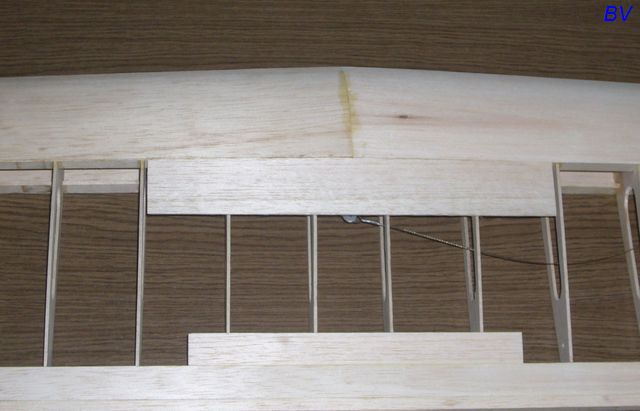

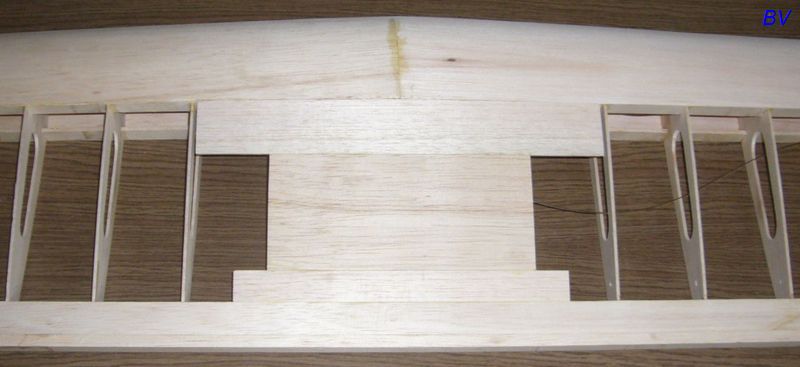

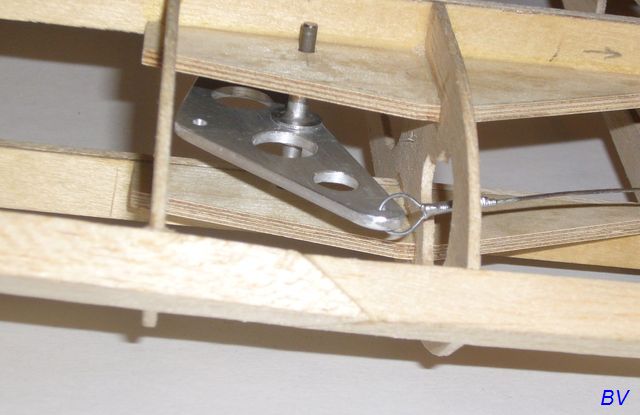

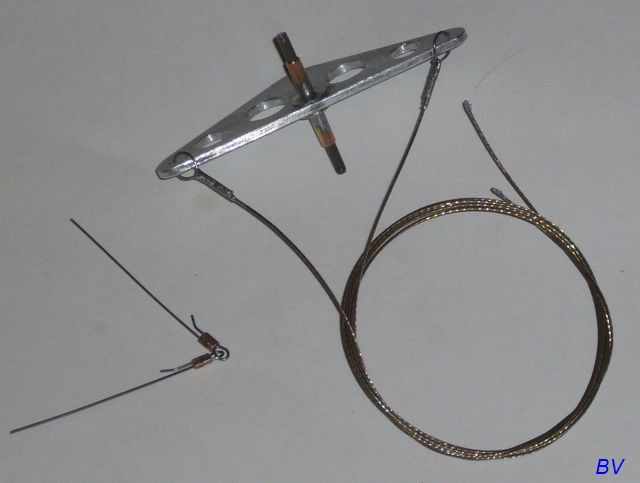

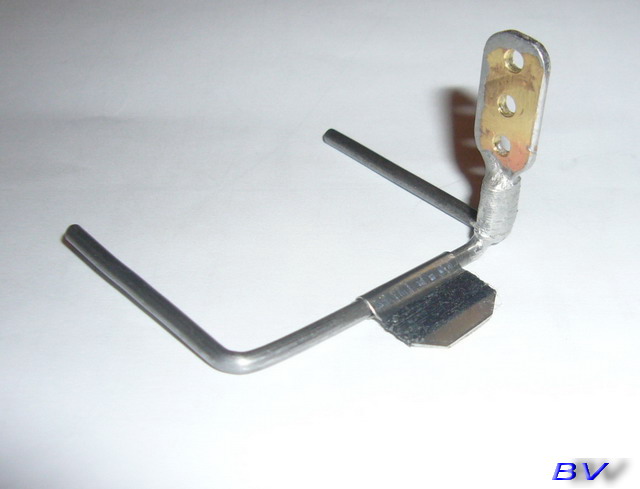

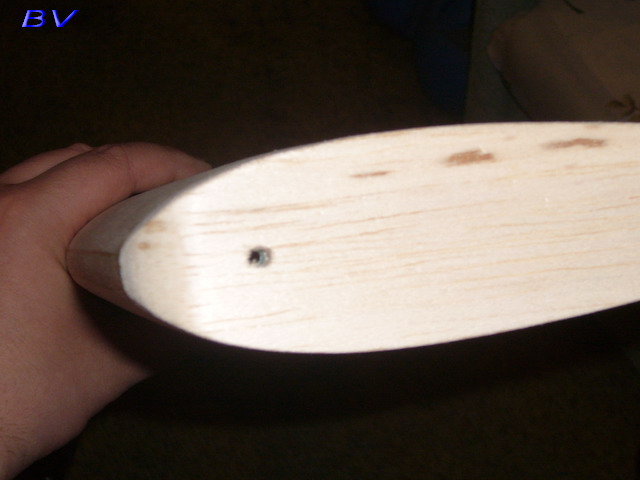

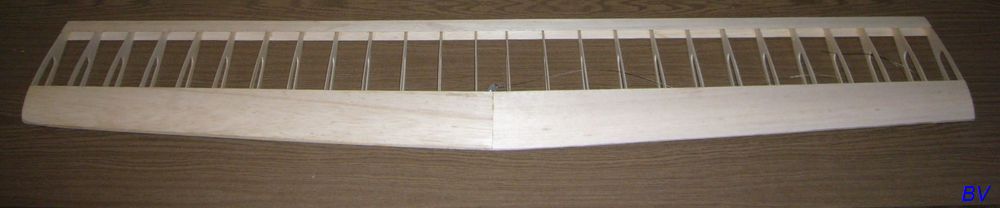

И ещё фото первого этапа....
